Planet Dişliler
Özellikleri ;
* Sessiz Çalışır ,
* Yüksek Moment artışı sağlar ,
* Az yer kaplar ,
* Bütün sistem elemanları dağınık olmadığından yağlama kolaydır.

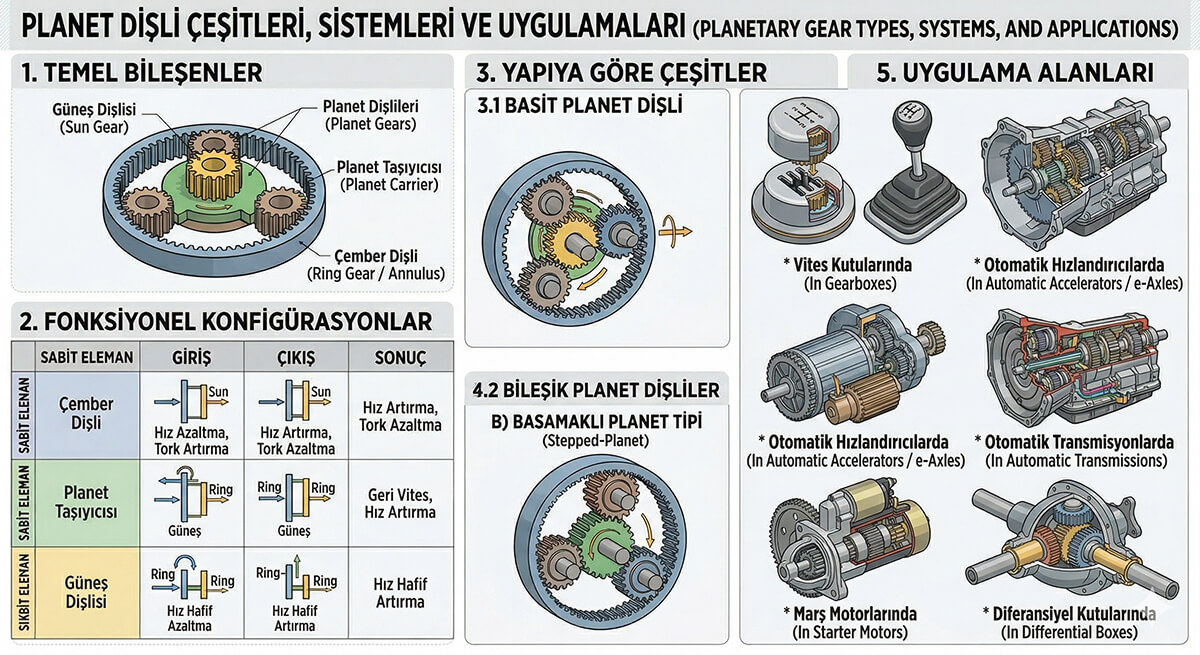

Kullanıldığı Yerler ;
* Vites kutularında
* Otomatik hızlandırıcılarda
* Otomatik transpisyonlarda
* Marş motorlarında
* Defransiyel kutularında
* Tren ve vinçlerde
Planet Dişlisi: Güç Aktarımında Çalışma Prensibi ve Endüstriyel Çözümler
Günümüz makine mühendisliği ve gelişmiş güç aktarım sistemlerinde, kompakt bir tasarım içerisinde yüksek verimlilik elde edilmesi gerektiğinde planet dişlisi teknolojisine sıkça başvurulmaktadır. Bu sistemlerin genel tasarımı, güneş sistemindeki gezegenlerin yörüngesel hareketlerine benzetilerek oluşturulmuştur. Bu benzersiz ve yenilikçi yapı sayesinde, ağır sanayiden robotik uygulamalara kadar pek çok farklı sektörde pürüzsüz ve güçlü bir mekanik iletim sağlanmaktadır. Bununla birlikte, endüstriyel makinelerde görülen yüksek tork ve dayanıklılık talepleri, özel olarak dizayn edilmiş planet redüktör sistemleri kullanılarak karşılanmaktadır. Dolayısıyla, modern makine tasarımlarının temel taşlarından biri olarak kabul edilen bu özel mekanizmaların tam olarak anlaşılması ve sistemlere doğru bir şekilde entegre edilmesi büyük bir önem taşımaktadır.
Planet Dişli Mekanizması Nedir ve Sistem Nasıl Çalışır?
Bir planet dişli mekanizması, motor gücünü, torku ve dönme hızını hedeflenen belirli oranlarda iletmek amacıyla tasarlanmış, eş merkezli bir dişli grubu olarak tanımlanmaktadır. Sistem, mekanik gücü eşit bir biçimde dağıtacak şekilde merkezde yer alan ve etrafındaki diğer bileşenlere yön veren çekirdek parçalar etrafında kurgulanmaktadır. İlk aşamada, tahrik motorundan alınan ana güç doğrudan sistemin merkezine aktarılır. Ardından, elde edilen bu itici güç, sistemin içerisinde yer alan diğer yörüngesel dişliler üzerine bölünerek iletilir. Böylece, mekanik yük tek bir noktanın üzerinde toplanmaz ve dişli kırılma veya aşınma riski en aza indirilmiş olur. Ayrıca, binen yükün iç parçalar arasında dengeli bir şekilde paylaştırılmasıyla mekanizmanın genel dayanıklılık ömrü ciddi oranda artırılmaktadır. Sonuç olarak, giriş milindeki yüksek hızlar son derece verimli bir biçimde daha düşük çıkış hızlarına, buna karşın çok daha yüksek bir döndürme kuvvetine (torka) dönüştürülmektedir.

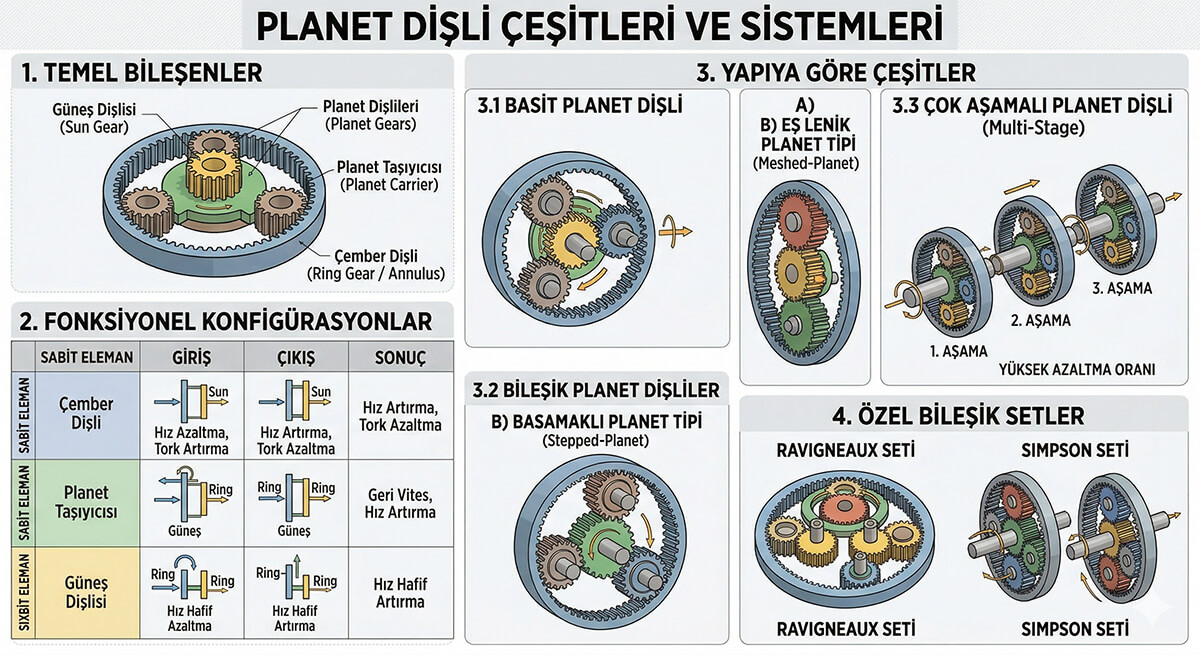

Güneş Dişlisi, Planet Taşıyıcı ve Çember Dişlisi İlişkisi
Bu karmaşık dişli kutusunun mimarisi detaylıca incelendiğinde, temel bileşenlerin kusursuz bir mühendislik uyumu içinde çalıştığı açıkça görülmektedir. Öncelikle sistemin tam merkezine, ana tahrik noktası olarak görev yapan ve güneş dişlisi olarak adlandırılan ana parça yerleştirilmektedir. Güneş dişlisinin hemen çevresinde ise, bu merkez dişli ile sürekli temas halinde dönen hareketli planet dişlileri bulunmaktadır. Bu çoklu yörüngesel dişliler, dönme eksenlerini sabitleyen bir planet taşıyıcı vasıtasıyla bir arada tutulmakta ve desteklenmektedir. Öte yandan, tüm bu iç düzeneği dışarıdan saran ve en dış katmanda bulunan içten dişli yapıya ise çember dişlisi (halka dişli) adı verilmektedir. Uygulanacak güç aktarım senaryosuna göre, bu üç ana bileşenden herhangi biri gövdeye sabitlenmekte, bir diğeri üzerinden güç girdisi sağlanmakta ve son parça üzerinden ise işlenmiş güç çıkışı alınmaktadır. Buna ek olarak, bileşenlerin sağladığı bu çok yönlü kilitlenme ve hareket serbestisi sayesinde, makine üreticileri tarafından ihtiyaç duyulan aktarım oranının elde edilmesinde adeta sonsuz olasılıklar yaratılmaktadır.
Planet Redüktör Sistemlerinin Sağladığı Temel Avantajlar
Geleneksel paralel eksenli dişli sistemleriyle kıyaslandığında, planet sistemlerin birçok eşsiz ve belirleyici avantaj sunduğu bilinmektedir. En belirgin fayda olarak, kendi hacmine oranla sunduğu inanılmaz yüksek tork yoğunluğu gösterilmektedir. Klasik sistemlerde güç aktarımı sadece birbirine temas eden tek bir diş yüzeyi üzerinden gerçekleştirilirken, planet mekanizmalarda yük aynı anda üç veya daha fazla dişli yüzeyine dengeli biçimde dağıtılmaktadır. Bu sayede, dar ve kısıtlı hacimlerde dahi oldukça yüksek mekanik kuvvetlerin aktarılması mümkün kılınmaktadır. Bununla birlikte, tasarımdaki eş merkezli (koaksiyel) yapı sayesinde motor milinin ve çıkış milinin aynı eksen doğrultusunda tam hizalı olarak çalışması sağlanmaktadır. Dolayısıyla, endüstriyel ekipman boyutlarında ciddi bir küçülme ve ağırlık tasarrufu elde edilmekte, aynı zamanda genel montaj kolaylığı yaratılmaktadır. Diğer taraftan, eşit yük paylaşımı sayesinde sürtünme kaynaklı sarsıntılar ve titreşimler minimize edilerek, çok daha sessiz ve aşınmaya karşı dirençli bir çalışma ortamı oluşturulmaktadır.
Kullanım Alanları ve Endüstriyel Çözümler
Sahip olduğu bu benzersiz teknik avantajlar sebebiyle, planet sistemler modern makine mühendisliğinin sayısız zorlu alanına başarıyla entegre edilmektedir. Özellikle zorlu arazilerde çalışan ağır iş makinelerinde, devasa tarım traktörlerinde ve inşaat ekskavatörlerinde ihtiyaç duyulan devasa çekiş gücü, bu özel redüktörler yardımıyla kesintisiz olarak sağlanmaktadır. Bunun yanı sıra, milimetrik hareket hassasiyetinin ve kusursuz konumlandırmanın hayati bir öneme sahip olduğu ileri düzey otomasyon sistemlerinde, robotik kollarda ve CNC tezgahlarında da sıklıkla tercih edilmektedirler. Öte yandan, günümüzde büyük bir hızla yaygınlaşan elektrikli araçların (EV) aktarım organlarında da, kompakt yapıları ve yüksek ivmelenme tepkileri nedeniyle son derece geniş bir kullanım alanı bulmaktadırlar. Sonuç itibarıyla, gelişen endüstrinin durmaksızın artan güç, dayanıklılık ve karmaşık hareket kontrolü ihtiyaçları, yüksek mühendislik ürünü olan planet sistemler tarafından güvenle ve istikrarlı bir biçimde karşılanmaktadır.
